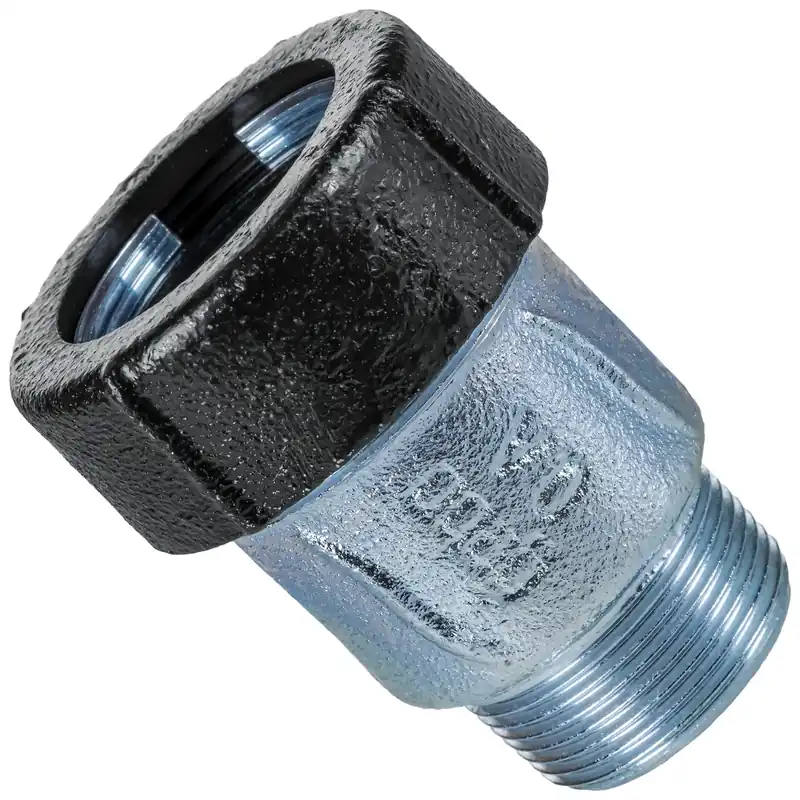

Złączka zaciskowa z gwintem zewnętrznym Qa 2″
Rury stalowe i tzw. rury czarne:
DIN EN 10255 i DIN EN 10220 seria 1, 2 i 3
Rury PE:
PE 80, PE 100, PE-Xa (każdy szeregu SDR 11) zgodnie z DVGW arkusz GW 335 A2/A3 oraz DIN 8074/8075, DIN EN 12201-2 i DIN 16893
-Media: woda, sprężone powietrze
-Temperatura robocza: woda grzewcza do 80°C (dla rur stalowych); woda pitna: do 25°C
-Ciśnienie robocze: sprężone powietrze 10 bar; woda 10 bar
-Aprobata techniczna: AT-15-8495/2016
-Atest higieniczny: HK/W/0890/01/2014
-Gwint łącznika: 2″
-Zewnętrzna średnica rury-Ø [mm]: 59,763,6
Dane techniczne
Materiał połączenia 1 : Żeliwo
Gatunek materiału połączenia 1 : Żeliwo ciągliwe
Zabezpieczenie powierzchni połączenia 1 : Ocynk ogniowy
Obróbka powierzchni połączenia 1 : Stan surowy
Materiał połączenia 2 : Żeliwo
Gatunek materiału połączenia 2 : Żeliwo ciągliwe
Zabezpieczenie powierzchni połączenia 2 : Ocynk ogniowy
Obróbka powierzchni połączenia 2 : Stan surowy
Model/kształt/forma : Prosty
Model : Dwuczęściowy
Kąt łuku : 0 °
Model redukcyjny : Nie posiada
Model mimośrodowy : Nie posiada
Rura systemowa : Posiada
Średnica nominalna połączenia 1 : 2 cale (50)
Średnica zewnętrzna rury połączenia 1 : 63.6 mm
Połączenie 1 : Mufa zaciskowa
Średnica nominalna połączenia 2 : 2 cale (50)
Średnica zewnętrzna rury połączenia 2 : 63.6 mm
Połączenie 2 : Gwint zewnętrzny gazowy stożkowy BSPT-R (ISO 7-1 / EN 10226-1)
Materiał uszczelki : NBR (kauczuk butadienowo akrylonitrylowy)
Z kołnierzem oporowym : Nie posiada
Długość : 107 mm
Długość połączenia 1 : 65 mm
Maksymalne ciśnienie robocze przy 20°C : 10 bar
Z uszczelkami : Posiada
Zaślepiona : Nie posiada
Z odpływem : Nie posiada
Z odpowietrznikiem : Nie posiada
Certyfikat FM : Nie posiada
Certyfikat LPCB : Nie posiada
Certyfikat ULC : Nie posiada
Certyfikat UL : Nie posiada
