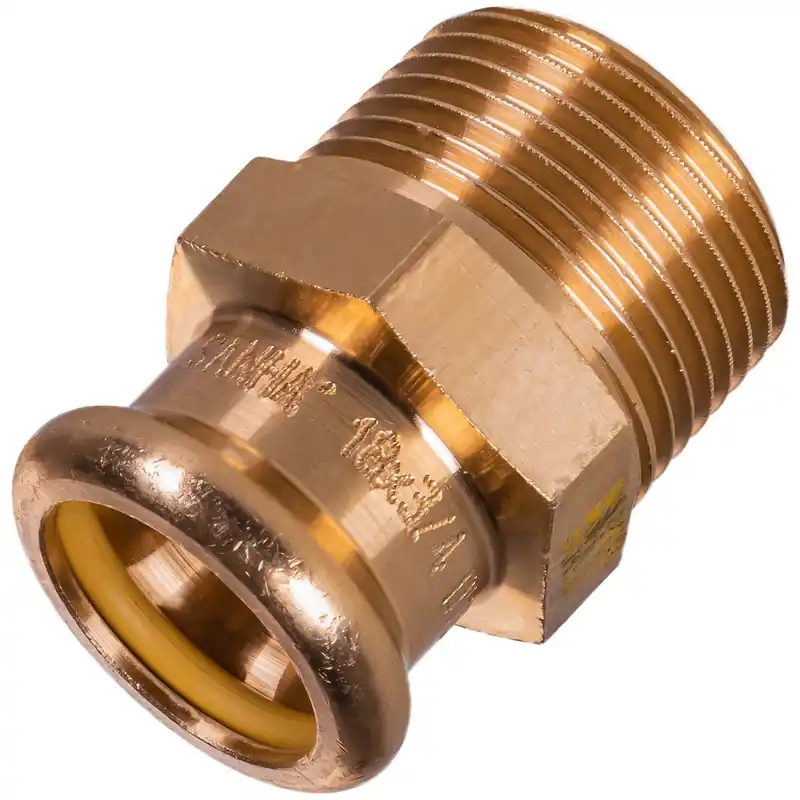

Systemowe złączki zaciskowe z miedzi i stopów miedzi z żółtymi o-ringami uszczelniającymi z HNBR do gazów palnych zgodnie z DVGW G 260 oraz do wewnętrznych instalacji gazowych zgodnie z DVGW G 600 (TRGI) i DVFG-TRF 2012. Do wykonywania połączeń na rurach miedzianych zgodnych z PN-EN 1057.
Szybki montaż, bez zagrożenia pożarowego
Połączenie za pomocą złączek zaciskowych z miedzi umożliwia szybki i bezpieczny montaż bez konieczności użycia otwartego ognia, a więc bez zagrożenia pożarowego. Połączenie zaciskowe zastępuje lutowanie twarde i gwarantuje taką samą odporność ogniową jak luty AgCuZn i CuP.
Wysoka odporność na korozję
Wyjątkowo gładka, pasywowana powierzchnia rur i kształtek zapewnia doskonałą odporność na korozję.
Zastosowanie
-Gazy ziemne, gazy płynne (do PN 5)
Dane techniczne
Materiał połączenia 1 : Mosiądz
Gatunek materiału połączenia 1 : CuZn39Pb3 (CW614N)
Zabezpieczenie powierzchni połączenia 1 : Stan surowy
Obróbka powierzchni połączenia 1 : Stan surowy
Materiał połączenia 2 : Mosiądz
Gatunek materiału połączenia 2 : CuZn39Pb3 (CW614N)
Zabezpieczenie powierzchni połączenia 2 : Stan surowy
Obróbka powierzchni połączenia 2 : Stan surowy
Model/kształt/forma : Prosty
Model : Jednoczęściowy
Kąt łuku : 0 °
Model redukcyjny : Nie posiada
Model mimośrodowy : Nie posiada
Rura systemowa : Posiada
Średnica zewnętrzna rury połączenia 1 : 22 mm
Połączenie 1 : Mufa zaciskowa
Średnica nominalna połączenia 2 : 1/2 cala (15)
Połączenie 2 : Gwint zewnętrzny gazowy stożkowy BSPT-R (ISO 7-1 / EN 10226-1)
Materiał uszczelki : Uwodorniony kauczuk butadienowo-akrylonitrylowy (HNBR)
Z kołnierzem oporowym : Nie posiada
Długość : 45 mm
Długość połączenia 1 : 24 mm
Długość robocza połączenia 1 : 24 mm
Długość połączenia 2 : 21 mm
Rozmiar klucza : 26 mm
Maksymalne ciśnienie robocze przy 20°C : 5 bar
Z uszczelkami : Posiada
Zaślepiona : Nie posiada
Z odpływem : Nie posiada
Z odpowietrznikiem : Nie posiada
Certyfikat FM : Nie posiada
Certyfikat LPCB : Nie posiada
Certyfikat ULC : Nie posiada
Certyfikat UL : Nie posiada
